안녕하세요 다시맘N파입니다.

네번째 시간으로 항공기 도면의 종류, 관련문서, 도면읽기에 대해 알아보도록 하겠습니다.



1. 항공기 도면 종류

항공기 제작 및 정비에 사용되는 도면은 작업도면, 상세도면, 조립도면, 장착도면으로 분류되고 좀 더 구체화된 정보 제공을 위해 단면도면, 부품 배열도면, 논리 흐름 도면, 블록선도, 전기 배선도면, 전기 계통도면 등이 부가적으로 사용된다.

도면 종류만 보고 우와 하는 모습이 상상되는데요.

이제부터 하나하나 알아볼거니까 너무 걱정마시고 잘 읽어주세요



1) 작업도면

항공기 부품의 크기, 모양과 사용되는 재료, 재료의 기계가공, 주조, 단조, 굽힘, 배선방식 뿐만 아니라 각 부품들의 조립과정, 그 밖에 구조물의 제작이나 조립하는데 중요한 사항들을 명시하는 도면이다

나도 그렇지만 항공분야 기술자와 정비사들이 가장 많이 사용하는 도면이다.



2) 상세도면

특정한 하나의 부품에 대해서 그 부품을 제작하는데 필요한 세부적인 정보를 상세하게 나타내는 도면이다

부품을 제작할 수 있도록 치수, 형상, 제작 및 검사방법 등이 자세하게 명시된 완전한 정보가 상세도면에 작성되어야 한다.

가끔 도면의 이해를 쉽게 하기 위해 확대 면이나 다른 면의 도면도 첨부될 수 있는 점 참고바란다



3) 조립도면

상세도에 의해 제작된 두개 이상의 부품으로 구성된 조립품의 상호 위치 관계 및 조립에 필요한 사항들을 나타낸다.

부품 도면에 의해 제작된 부품은 조립도면에 세부사항이 명시되어 있지 않으나, 별도의 부품도면이 없는 경우 조립도면상에 부품제작 조건을 명시하니 꼭 숙지 바란다



4) 장착도면

항공기에서 각 부품이나 조립물체의 최종적인 장착위치나 장착작업을 위해 필요한 사항이 장착도면이 명시된다. 그만큼 중요한 도면이 되겠다.

장착도면은 부품제작이나 부품조립에 관련된 사항이 명시된 경우도 있으니 주의 바란다

부품들 위치의 일반적인 배열과 장착을 위한 정보, 주 구조물이나 항공기에 장착하는데 필요한 모든 정보를 포함하는 도면을 말한다



5) 단면도

물체의 한 부분을 절단하여 그 절단면의 모양과 구조를 보기 위한 도면이다

절단 부분은 절단선을 이용하여 표시하고 물체의 보이지 않는 내부 구조나 모양을 나타내기 위해 사용한다



6) 부품 배열도

각 부품의 조립 형태를 보여주기 위해 부품 배열도를 사용하는데 모든 부품들을 그것의 모양과 명칭 또는 부품 목록에 수록된 참조번호를 알 수 있도록 하기 위해서 상호 관련된 위치에서 바깥쪽으로 펼쳐서 그려 놓으니 해깔리지 않길 바란다



7) 논리 흐름도면

고장탐구를 더 쉽게 하기 위해서 개발된 도면이고 특별한 설명이나 기술정보가 없고 기계, 전기, 전자 작용들을 이해 할 수 있도록 나타낸 도면이다

저도 전자를 전공하였기에 보다 쉽게 이해할 수 있었지만 기계, 전기, 전자에 대한 기초적인 지식이 없으면 본 도면을 이해하기 힘들것이다



2. 항공기 도면 관련 문서의 배포 체계

항공기 도면의 경우에 한 장만으로는 모든 정보를 완전하게 표현하거나 해독할 수 없어 부수적인 도면 관련 문서들이 첨부되어야 도면에 관련된 완전한 기술 정보를 얻을 수 있게 된다. 항공기 도면과 함께 발생되는 도면 관련 문서에는 적용목록, 부품목록 및 기술변경서 혹은 도면변경서 등이 있으며, 필요에 따라 각각의 도면에 첨부되는 도면 변경사항이나 부품목록 등과 같이 여러 종류의 추가 정보를 포함하고 있다.



1) 적용 목록의 취급

해당 도면상에 명시되거나 부품목록과 함께 사용되어 적용 목록에 다음 조립 및 장착품 번호, 장착항공기 모델명 및 적용성 여부, 부품 소요량 등이 명시된다.

적용 목록의 번호는 관련 도면의 번호 앞에 AL이라는 문자가 추가되어 부여가 된다

그림1-1은 부품 목록에 기재된 번호에 대한 주요 내용은 다음과 같다.



 (1) 적용 목록 번호는 AL 뒤에 관련 도면 번호를 붙여서 AL 16H1701의 도면에 대한 적용목록임을 의미한다.



 (2) 초판 적용 목록이 발행된 날짜가 기입되어 있다.



 (3) 해당 적용 목록 발행판이 발행된 날짜를 기입하는 란이다



 (4) 해당 적용목록 발행판의 개정 문자(Revision Letter)를 기입해 놓은 란이다



 (5) 도면의 쪽 수, 도면크기, 각 장의 최신 개정 상태를 기록하는 영역이다.

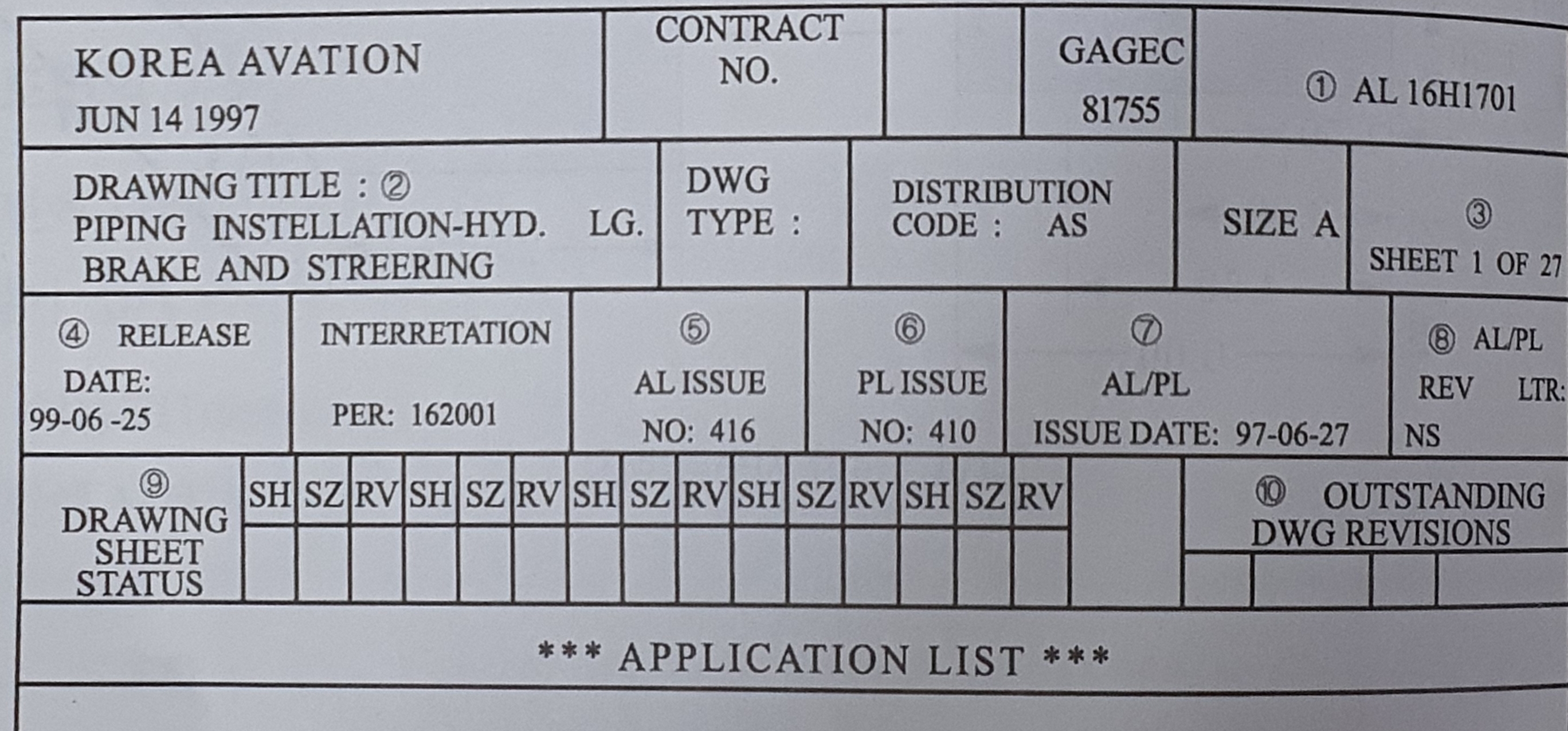

[그림1-1] 적용목록의 문서정보 기록 영역



2) 부품 목록의 취급

조립 및 장착을 위한 각 부품을 명시하는 란으로 표제란 바로 위에 위치하거나 부품목록의 분량이 많아 도면의 작도 영역을 침해하는 경우에는 부품목록을 도면과 분리하여 작성한다



분리 작성된 부품목록은 PL(Part Lists)이라는 약자로 표시되고 이 약자 뒤에 도면번호를 붙여서 부품목록 번호를 사용한다

그림1-2와 같이 부품목록에는 도면의 이름, 도면 변경일자, 조립에 요구되는 부품의 수량, 부품목록 번호, 부품의 명칭, 부품에 대한 설명, 개정문자와 발행일자 및 쪽의 수 등에 대한 내용이 기록되어 있으니 외우지는 않아도 되지만 모가 몬지는 잘 알아야 할 것이다.

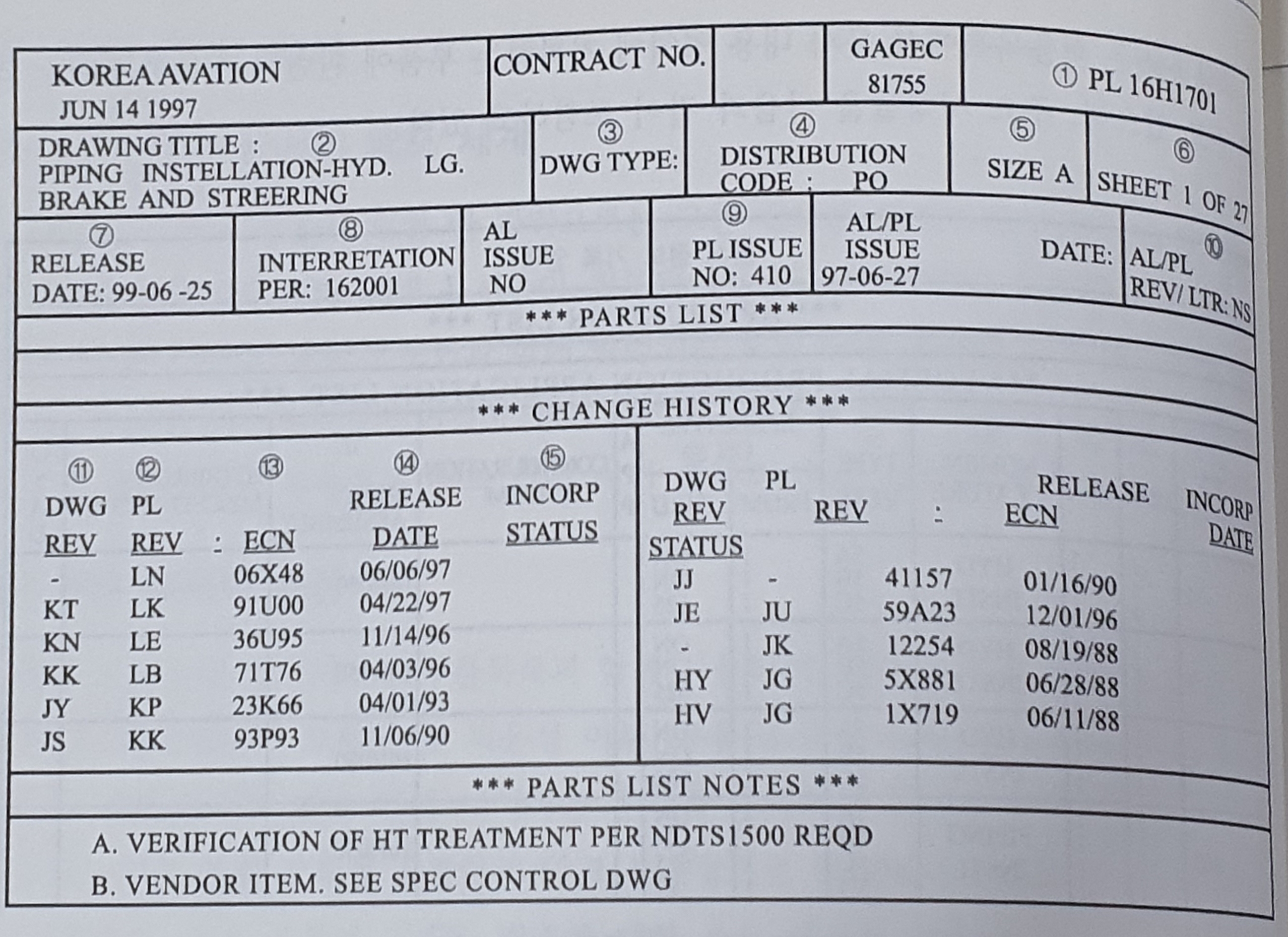

[그림1-2] 부품목록의 문서정보 기록영역



3) 기술 변경서의 취급

항공기 제작회사는 도면, 적용목록, 부품목록 등이 개정되어야 할 필요성이 있을 때 우선적으로 기술변경서 혹은 우선 도면 변경서를 발행하게 된다

기술 변경서는 도면이 변경 될 때까지 작업 현장에서 사용할 수 있도록 배포되는 양식이고 항공기 제작회사에 따라 도면 변경서로 발행하기도 하는데 기술 변경서와 유사한 기능을 하게 된다



기술변경서가 발행되면 기술 변경 사항이 문서화되며 변경 내용이 도면에 삽입될 때 까지 현장에 배포되어 모든 작업에 참조된다

도면은 주기적으로 개정되어 일련의 기술변경서의 변경 내용이 수시로 삽입된다. 꼭 참고바란다



4) 도면 변경란 읽기

도면의 우측상단에 위치하며, 도면이 변경되면 기술변경서 또는 우선 도면 변경서의 양식을 사용하여 변경된 사항을 기록하게 되는데 도면의 변경란에는 도면의 변경이유, 변경날짜, 변경내역, 변경인가자, 변경시킨 제조사를 쓰게 된다



그림1-3은 도면 변경란의 예를 보여준것이니 참고바란다

나는 진짜 도면 잘 이해가 안가는데 그래도 작성하면서 계속 읽고 또 읽고 하니까 어느정도는 이해가 간다

그래도 어려운게 항공인거 같다.

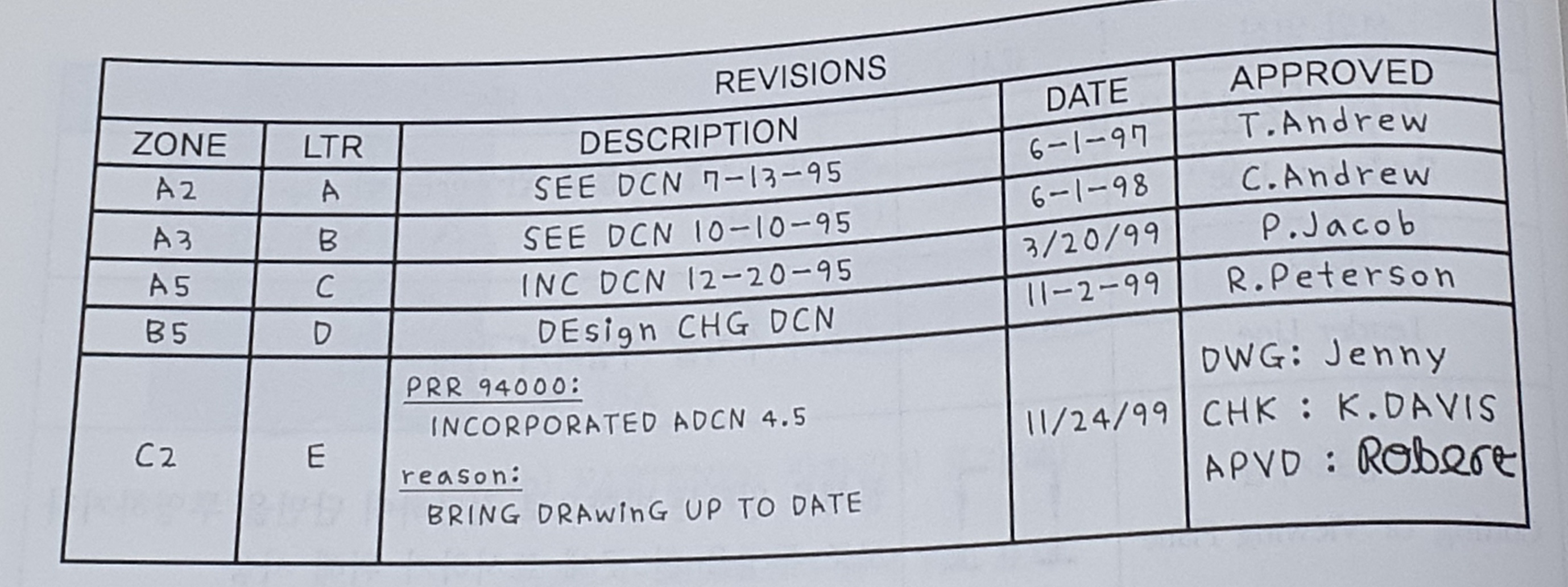

[그림1-3] 도면의 변경란



5) 도면 내용 읽기

그림1-4은 항공기 도면의 일부를 나타낸 것으로 도면의 내용을 읽기 위하여 제시된 것이다

이게 이해가 안가면 안된다.. 예제 도면을 볼줄 알아야 된다

항공기 도면에 표현되는 각종 그림, 기호, 문자 등은 기본적으로 어떤 도면이나 거의 유사하게 사용된다

예로 제시된 항공기 도면을 직접 읽어봄으로써 기본적인 읽기 능력을 갖출 수 있는 계기를 마련하고 실습을 통하여 습득할 수 있도록 구성하였다

그림1-4을 보면서 다음의 사항들을 하나씩 확인해보고 나머지 사항들도 꼼꼼히 살펴보자

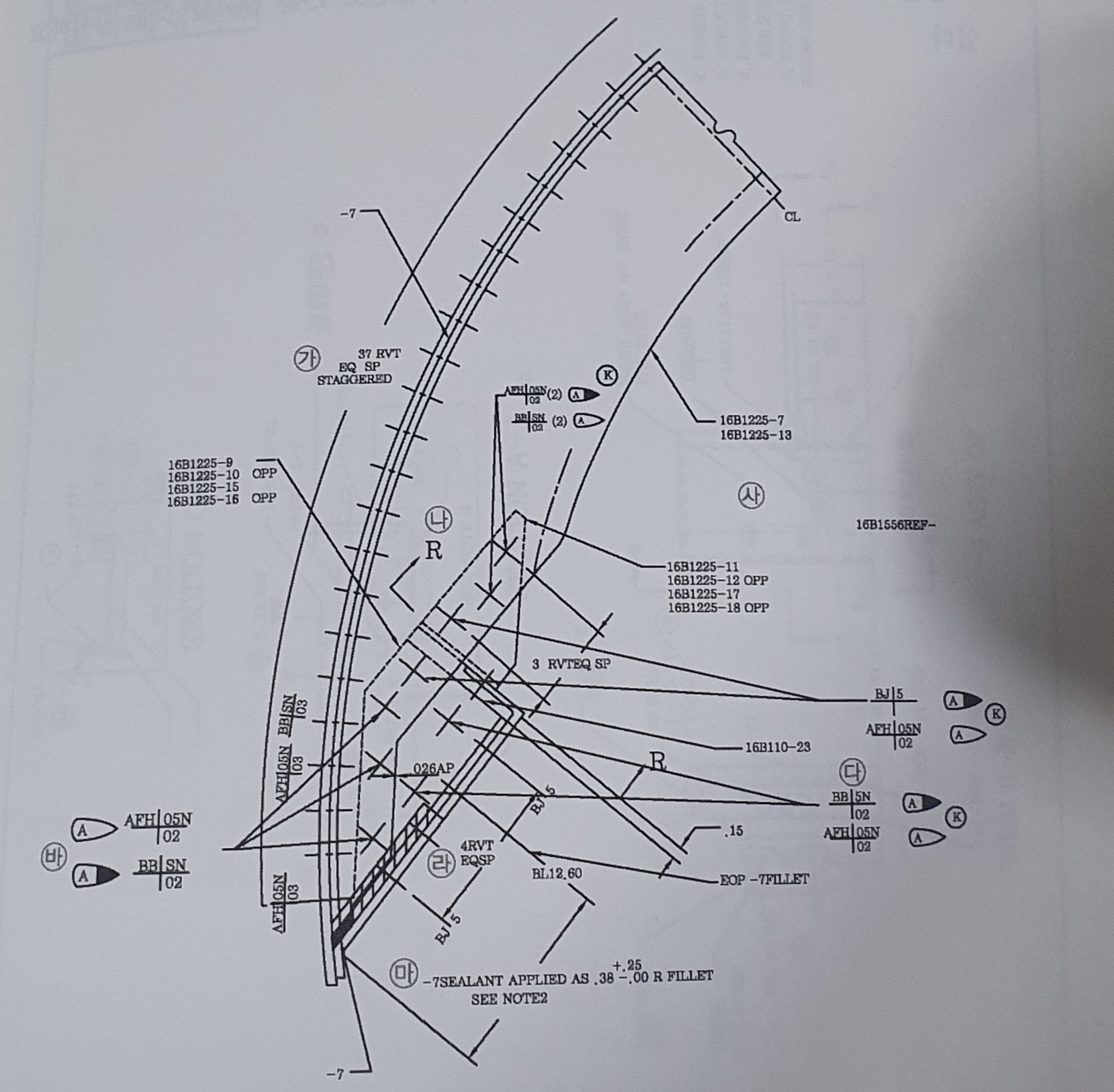

[그림1-4] 항공기 예제 도면

 (1) 37 RVT EQ SO STAGGERED : 37개의 리벳을 똑같은 간격으로 좌우로 엇갈린 배열에 따라 장착한다



 (2) R-R_D22, D24는 단면도를 그리는 단면을 나타내는데 이 단면도는 같은 도면상의 다른 구역에 작성되어 있을 것이다



 (3) 리벳 및 패스너 코드

AFH는 기본 부호이며, 05는 5/32in의 직경을 나타내고, N(S)은 머리가 가까운 쪽으로 장착해야 함을 의미한다

N(S) 대신에 F(S)가 사용되면 먼쪽이란 의미이다

02는 리벳의 그립 길이가 2/16in임을 의미한다

BJ 리벳 부호는 AN470AD4 유니버셜 헤드 리벳으로 헤드의 방향이 표기되어 있지 않으므로 헤드의 방향은 의미가 없는 것으로 간주한다

리벳의 직경은 5/32in이며, 그립의 길이 역시 표기되어 있지 않다

BB리벳부호는 AN426D4 100의 100 카운터 싱크 헤드 리벳으로 헤드가 가까운 쪽에 위치되어야 함을 나타내고 있으며, 리벳의 직경은 5/32in, 그립의 길이는 2/16in 인치임을 나타내고 있다



 (4) 4 RVT EQ SP은 4개의 리벳이 같은 간격으로 장착되어야 함을 의미한다



 (5) -7 SEALANT APPLIEDAS .38+0.25 / -.00 R DIKKET : 부품번호 -7은 밀봉재를 라운드 반경이 0.38인치에 +공차가 0.25이내 -공차는 허용되지 않도록 하는 필릿 작어을 나타낸다



 (6) 적용성 부호

총알 모양의 기호에 검게 색칠된 모양은 지시된 내용만 적용하며, 총알 모양의 기호에 검정색으로 채워지지 않는 모양은 주어진 내용에 대해 적용하지 말 것 을 의미 한다



 (7) 16B1225-7, 16B1335-13

도면번호 16B1225의 부품번호 7, 16B1225의 부품번호 13을 참고할 것을 지시하고 있다.

오늘이 네번째 시간으로 항공기 도면의 종류, 관련문서, 도면읽기에 대해 알아봤는데 다들 이해하셨죠
항공이란 어렵기도 하고 어떻게 보면 쉽기도 한데
수학처럼 정확한 답이 있는게 항공이라고 생각이 드네요
저도 항공쪽에 종사하고 있는 관계자로서 여러분들에게 어떻게 하면 좀 더 쉽고 이해하기 편하게 쓰려고 노력중입니다.
감사합니다. 다섯번째 시간에 뵐게요
