안녕하세요 다시맘N파입니다.

스물세 번째 시간으로 항공기의 케이블 터미널 피팅 연결방법에 대해서 알아볼게요.

오늘은 글보다는 그림이 많은 아주 편안한 시간이 될거 같아요

1. 케이블 터미널 피팅 연결방법

가. 스웨이징 방법(Swaging Terminal)

  1) 용도에 따라 스웨이징 터미널의 종류를 그림 1-1 중에서 선택을 합니다.

  2) 스웨이징을 할 케이블을 면밀히 검사하여 이상이 없는가를 확인합니다.

  3) 케이블이 터어미널 피팅에 물리게 될 부분을 표시한다. 이 것은 스웨이징을 한 다음 케이블이 피팅으로부터 밀려 나간 상태를 확인하기 위해서이다.

  4) 터어미널 피팅에 케이블을 물린 다음 그림 1-2와 같은 스웨이징 공구에 피팅을 물려 양 손잡이를 천천히 눌러 압착시킨다.

  5) 터미날 연결부분의 강도는 케이블 강도의 100%로서 원래 부품과 동일한 강도를 보장한다.

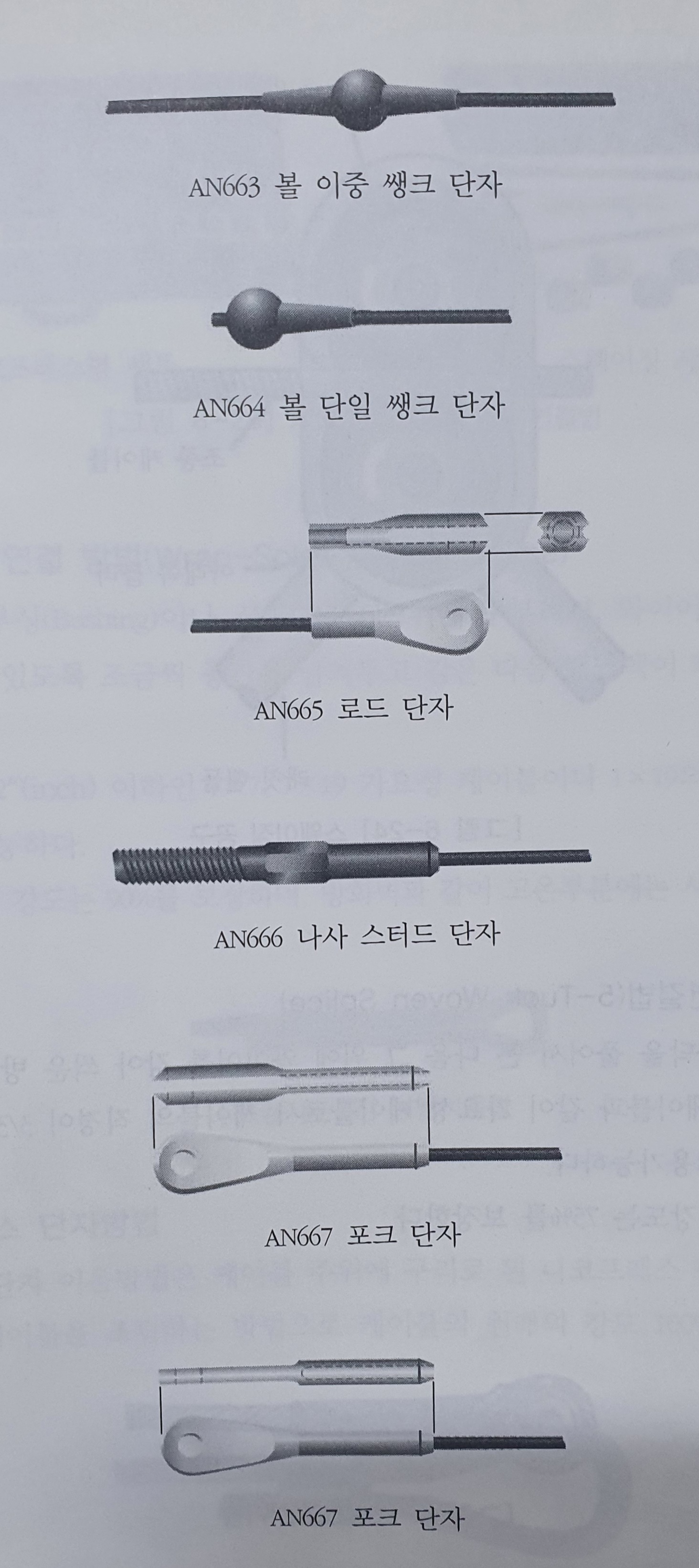

[그림 1-1] 케이블 터미널

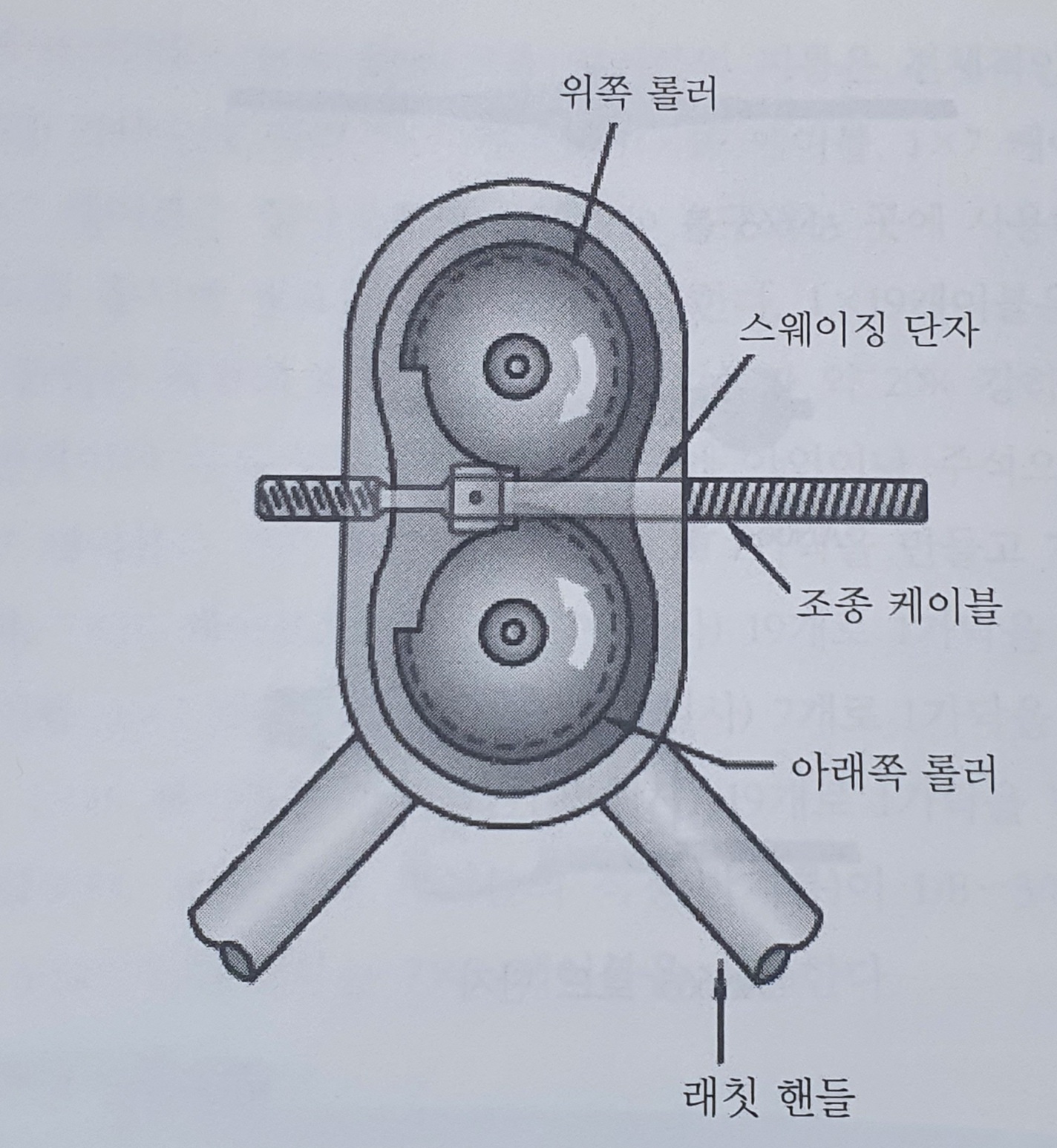

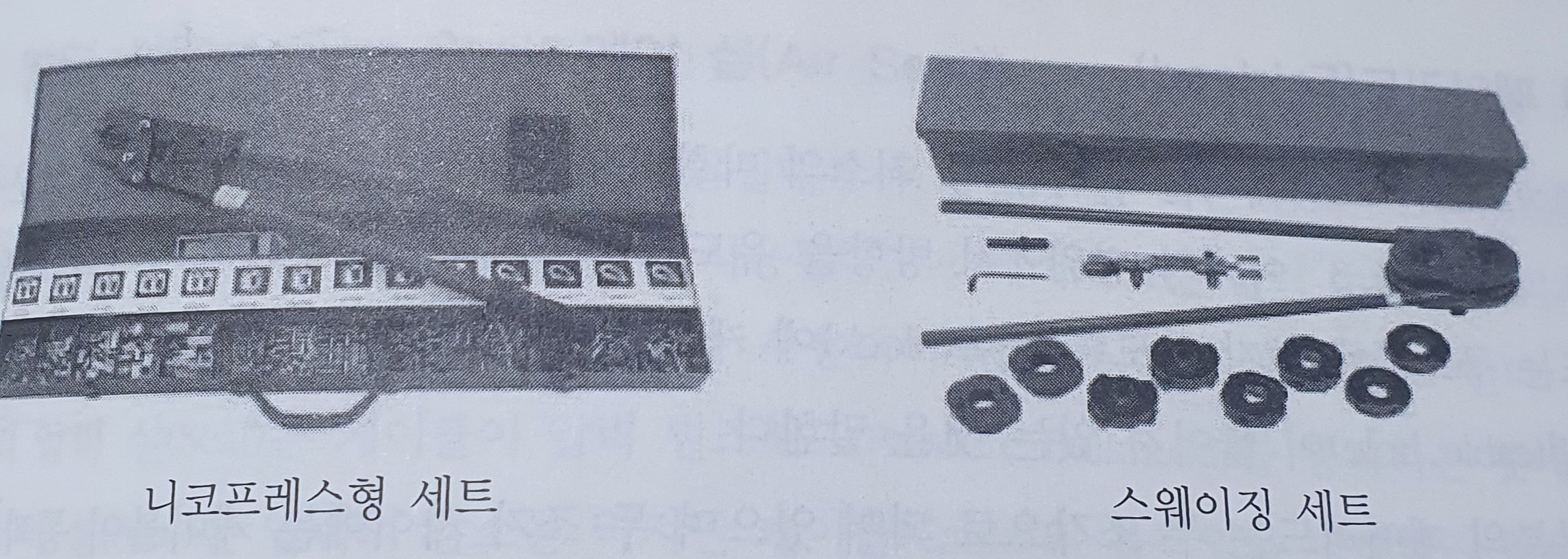

[그림 1-2] 스웨이징 공구

 나. 5단 역기 연결법(5-Tuck Woven Splice)

  1) 케이블의 가닥을 풀어서 꼰 다음 그 위에 와이어를 감아 씌운 방법을 말한다.

  2) 7 x 7, 7 x 19케이블과 같이 가요성 케이블로서 케이블의 직경이 3/32inch 이상의 케이블에 적용가능하다

  3) 연결부분의 강도는 75%를 보장한다

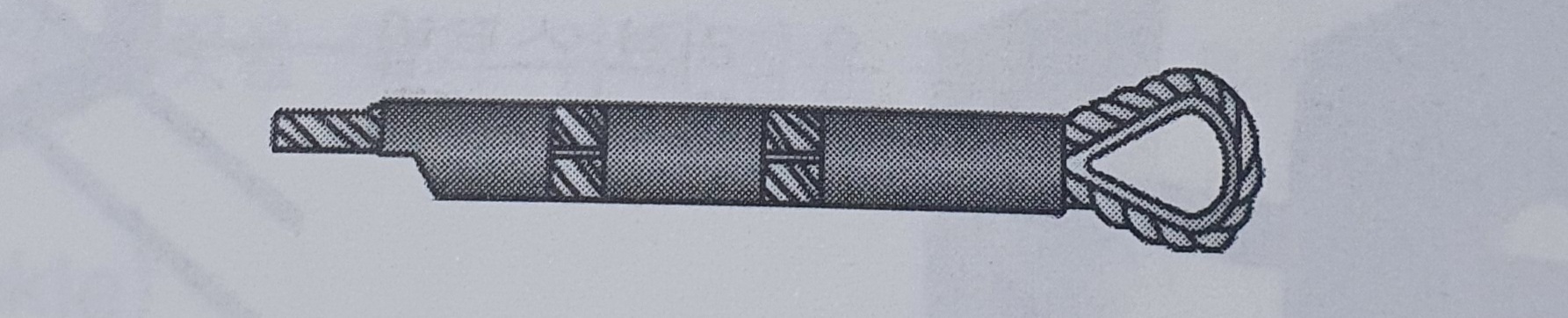

[그림 1-3] 5단 엮기법

[그림 1-4] 케이블 터미널 피팅 연결법

 다. 납땜 이음 연결 방법(Wrap-Solder Cable Splice)

  1) 케이블을 부싱이나 심블위에 구부려서, 와이어에 땜납액이 흘러 들어갈 수 있도록 조금씩 공간을 남겨두고 감은 다음 땜납액이 케이블사이에 스며들게 한다.

  2)직경이 3/32inch 이하인 7 x 7, 7 x 19 가요성 케이블이나 1 x 9 의 비가요성 케이블에 적용가능하다.

  3) 연결부분의 강도는 90%를 보장하며, 방화벽과 같이 고온부분에는 사용해서는 안된다

[그림 1-5] 납땜이음법

 라. 니코프레스 단자방법

니코프레스 단자 이음방법은 케이블 주위에 구리로 된 니코프레스 슬리브를 특수공구로 압착하여 케이블을 조립하는 방법으로 케이블의 원래의 강도 100%를 보장한다.

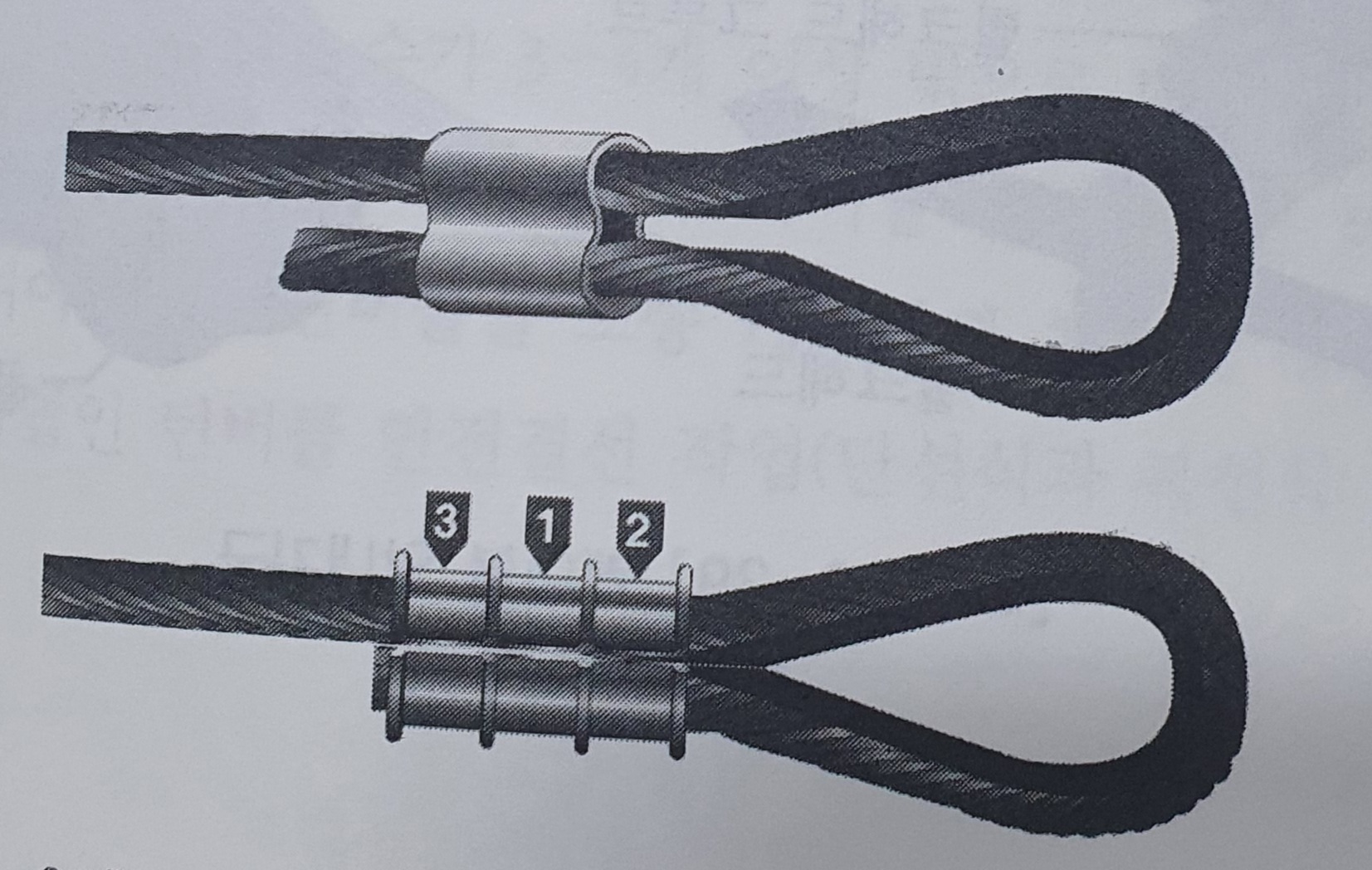

[그림 1-6] 니코프레스 단자 연결 방법(공구 사용 순서 :1, 2, 3)

오늘은 좀 쉬운 내용이였어요.

케이블 터미널 피팅 연결방법에는 스웨이징 방법, 5단 역기 연결법, 납땜 이음 연결 방법, 니코프레스 단자방법이 있다는것을 잊지 마세요
